高压水除线机的安装说明

发布日期：2022-09-22     点击次数：287

1.安装注意事项

尽可能采取防范措施，使泵在安全、无风险的方式下安装。

在设计需要安装该泵的机器或车间时，必须考虑到所有的安装步骤。

安装设计必须考虑到所有的安装点、动力驱动方式、以及相关法规要求的安全保护装置，以免造成人身伤害。

2.安装

泵和动力装置之间的连接可以使用皮带轮、弹性联轴器或是直接通过法兰连接。曲轴既可以顺时针也可逆时针方向转动。(有箭头指示的需按箭头所指方向转动)

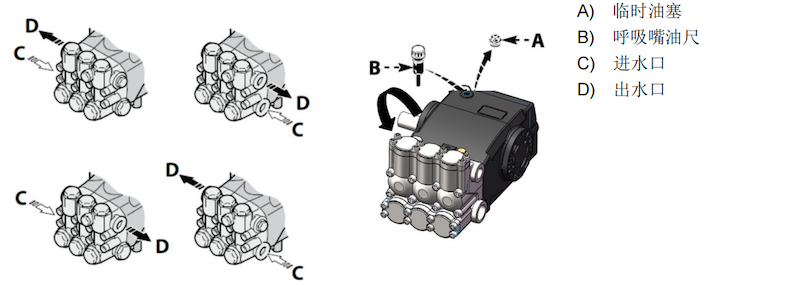

供水系统需要连接到泵左侧或右侧的进水口(见下图)。只能将泵与经过过滤的清洁水源连接到一起。拧下各端口上的螺塞。根据连接需要，不用的端口用螺栓拧紧。

在让泵开始运转前，必须用随机附送的呼吸嘴油尺(B)将运输途中使用的临时油塞堵头(A)更换下来。

3.泵的安装固定

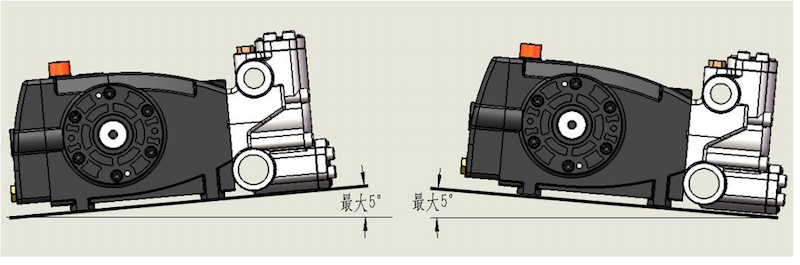

必须在水平表面安装该泵，安装表面不能有凹凸的现象，而且泵与安装面之间不得有活动部件。下图显示的是安装时的最大允许角度。超过这一角度，曲轴系统的润滑将得不到保证。通过泵体上的安装孔安装合适尺寸的螺丝，将泵固定好。

4.供水系统连接指南

泵的进水连接可以按照下面的方法进行操作:.连接到主供水管道

.连接到水箱(重力供水)

.连接到增压泵(增压泵供水)

各种连接都必须符合以下要求:

1) 泵的进水口连接处必须使用直径合适的抗压软管。

2) 软管一定要保持通畅无弯曲和扭结的地方。

3) 泵的进水口处必须安装合适的过滤器。

4)所有接头和进水管道之间的连接处必须做好密封处理，以防止泵吸入空气。

5)所有水管和接头都必须与泵的运行压力和输出流量相匹配，而且必须符合相关规定。

6)为了确保运行安全，要选择合适的，与泵参数相匹配的调压阀的回水管路直接连接到泵的进水供水系统。

7)一定不要将高压阀的回水管与泵的进水管相连。一定要避免调压的回水管路直接连接到泵的进水供水系统。

8)在泵的回水系统安装相应的减压装置以最大程度的减少水压对水管的冲击损害。

5.连接主供水管道

供水管的连接必须参照推荐的规范进行操作:

1) 主供水管系统的流量必须是泵的正常工作流量的两倍，压力为2-3bar

2) 采取“供水系统连接指南”中介绍的所有预防措施。

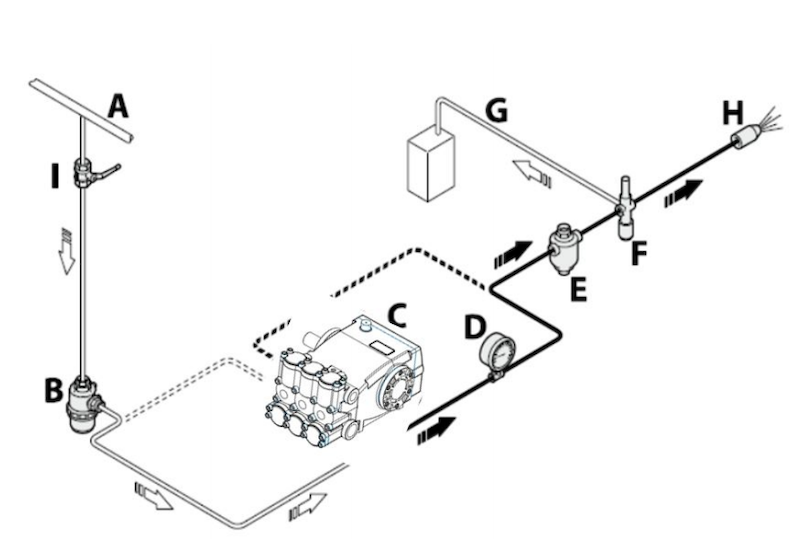

下面是泵与主供水管连接的简单图解。

A)主供水管     B)进水口过滤器       C) 高压泵        D)压力表     E)储能器       F)调压阀(回水阀)      G)排水管         H)喷嘴         I) 主供水管开关
